Référence : 6507L
Descriptif

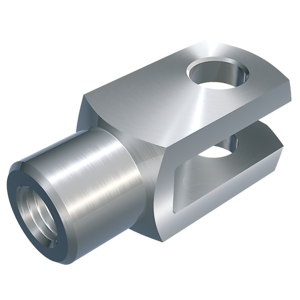

TÊTES DE CHAPE DIN 71752
Éléments de liaison universels, précis et polyvalents pour la transmission de force
Les têtes de chape (ou chapes d'articulation) selon les normes DIN 71752, DIN ISO 8140 et CETOP RP102P sont des composants essentiels de la technique d'assemblage mécanique. Elles sont spécifiquement conçues pour assurer la transmission de forces statiques et le guidage de mouvements linéaires simples. Grâce à leur taraudage intérieur (ou filetage extérieur selon version) et leur fente avec perçage transversal, elles permettent une liaison simple, robuste et polyvalente avec d'autres composants, tels que des vérins pneumatiques ou des tiges de commande. Leur conception garantit une compensation efficace des décalages d'axes tout en maintenant une grande fiabilité opérationnelle.
Caractéristiques techniques :
Matière principale : Acier de décolleté (1.0715 / 1.0718) ou acier inoxydable (1.4305 ou 1.4404 qualité A4 pour milieux corrosifs).
Normes de référence : DIN 71752 / ISO 8140 / CETOP RP102P.
Surfaces et Finitions : Acier clair (brut) ou galvanisé blanc (électrozingué) pour une protection anticorrosion renforcée.
Versions de filetage : Filetage standard à droite, à gauche (LH), ou filetage à ailettes (FG/FGLH) pour un réglage de précision.
Dimensions : Large gamme disponible de la taille G 4x8 (M4) jusqu'à G 50x96 (M48).
Variantes : Disponible avec trou oblong (pour plus de jeu au réglage), filetage extérieur, ou perçage transversal trempé pour une résistance accumulée à l'usure.
Précision : Tolérance H9 sur le diamètre de perçage pour les versions galvanisées et inox.
Avantages du produit :
ROBUSTE : Conception monobloc capable de supporter des charges de traction et de poussée importantes.
FONCTIONNEL : Montage rapide et intégration facile dans des systèmes de tringlerie ou des mécanismes de commande.
DURABLE : Longue durée de vie, particulièrement en version acier inoxydable A4 résistance à l'eau de mer et aux milieux agressifs.
Domaines d'application :
Construction de machines et ingénierie industrielle.
Systèmes de vérins pneumatiques et hydrauliques (norme CETOP).
Secteur automobile et construction de véhicules.
Maintenance industrielle et robotique.
Industries agroalimentaires et pharmaceutiques (en version Inox).
